衡翼Junker(容克)橫向振動試驗機產品簡介：該試驗機可以自動加載到規定的預緊軸向力，然后進行橫向振動。試驗機具有實時采集橫向振幅、橫向載荷、軸向夾緊力，振動頻率、松動轉角、振動次數的功能。

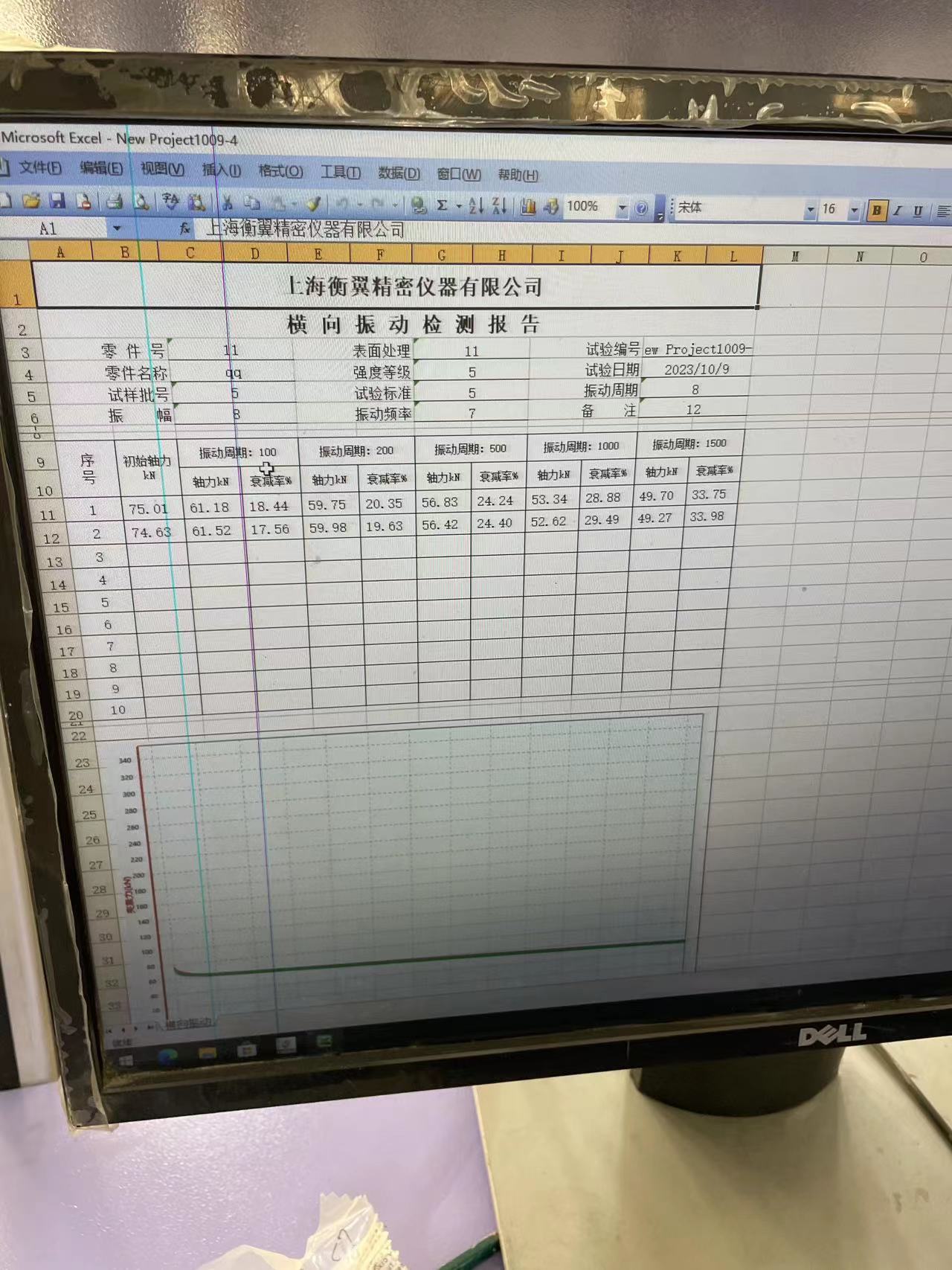

衡翼Junker(容克)橫向振動試驗機能夠按照ISO16130-2015、GB/T 10431-2008、DIN 65151、Junker容克原理規定的橫向振動測試標準，來檢測緊固件在一定頻率和閉環控制恒定振幅（位移）狀態條件下，施加橫向動態載荷下的自鎖性能（防松性能）。首先，伺服自動擰緊裝置按照設定的夾緊力（一般為載荷的75%）或扭矩自動擰緊被測螺栓/螺母。然后，啟動測試，試驗機將給整個連接副施加一定頻率和振幅的橫向動態載荷。在整個試驗過程中，系統將記錄并分析緊固件軸力、松脫角度、振幅、水平推力的變化。通過相關圖表試驗曲線，可以清楚的了解螺栓/螺母在振動環境下的自鎖性能（防松性能）和各項技術參數.
衡翼橫向振動試驗機廣泛應用于航空航天緊固件、汽車行業緊固件、風電行業緊固件、鐵路緊固件、建筑行業緊固件等各類緊固件的防松性能檢測，此試驗機還可以增配高低溫環境試驗箱，用于模擬緊固件在高低溫環境下的擰緊狀態，并檢測防松性能。
衡翼Junker(容克)橫向振動試驗機技術參數：
1. 產品規格： HY-40050
2． 精度等： 1級
3． 軸向夾緊負荷： 400KN
4. 橫向負荷： 50KN
5． 有效測力范圍：2/100-99.99%;
6． 試驗力分辨率，負荷±30000碼；內外不分檔，且全程分辨率不變。
7． 螺栓測量范圍: M12-M24
8． 橫向位移振幅：0-±2 mm（可自由調整）（可定制大位移振幅：0-±5 mm）
9． 振動頻率:0-15HZ (任意調)
10. 位移分辨率:0.001mm （量程：0-10mm）
11．試驗定時間自動停車,試驗定次數自動停車。
12. 預設參數： 振動頻率 ： 0-15Hz 任意設定 橫向位移（振動幅度）： 0-±2mm任意設定 振動次數或時間： （ 任意設定）初始擰緊扭矩： （ 任意設定）初始夾緊力： (任意設定)
13.測試結果：松脫角度 緊固軸力衰減擰緊扭矩、松脫扭矩、轉角，總摩擦系數，K系數，橫向水平推力值 橫向位移（振動幅度）14．超載保護：超過負荷10%時自動保護；
15. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
16．電源功率： 22KW
17．主機重量：1850 kg
18. 電源電壓: 380V（三相）
19. 主機尺寸： 1800*1000*2850mm
計算機控制全自動擰緊橫向振動測試機儀器工作環境:
1 電源：380V 50Hz；
2 溫度：10-40℃；
3 相對濕度：10%-90%；
